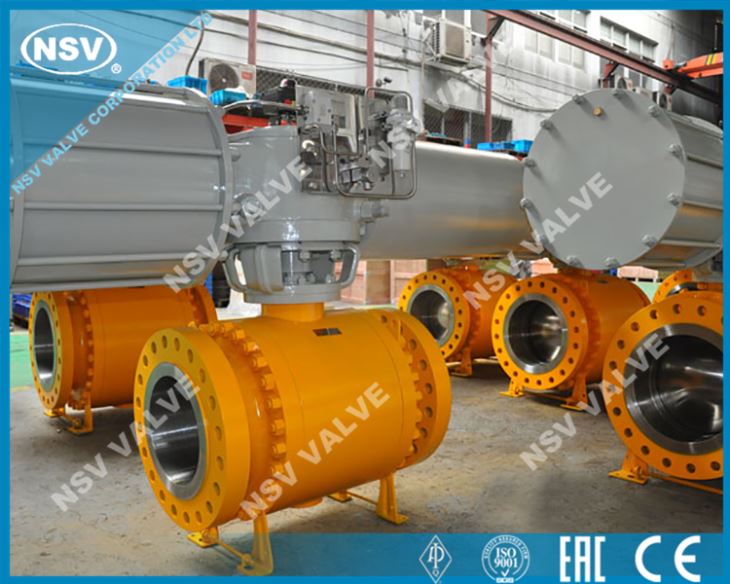

Attwatur pnewmatiku Trunnion Ball Valve

Dettalji tal-Prodott

Valv tal-ballun tal-Attwatur Pnewmatiku NSV , huwa ġenerazzjoni ġdida ta 'valv tal-ballun b'rendiment għoli, adattat għal pipeline ta' distanza twila u pipeline industrijali ġenerali, is-saħħa, is-sigurtà, ir-reżistenza għall-ambjent ħarxa u konsiderazzjonijiet speċjali oħra fid-disinn, adattati għal varjetà ta 'korrużivi u midja mhux korrużiva.

Meta mqabbel mal-valv tal-ballun li jżomm f'wiċċ l-attwatur pnewmatiku, meta jaħdem, il-pressjoni tal-fluwidu quddiem il-valv fuq il-ballun tal-forzi kollha prodotti lejn il-bearings, mhux se tagħmel il-ballun għall-moviment tas-sedil tal-valv, u b'hekk id-deformazzjoni tas-sedil tal-valv hija żgħira, il-prestazzjoni tas-siġillar hija stabbli, il-ħajja tas-servizz hija twila, hija adattata għall-pressjoni għolja, l-okkażjoni tad-dijametru kbir.

Standards Applikabbli:
Disinn tal-Valv tal-Ballun skont API6D, BS5351, ASME B16.34
Wiċċ imb wiċċ ASME B16.10, AP6D
Flanġijiet tat-Tmiem ASME B16.5 / ASME B16.47
Truf iwweldjati bil-buttun ASME B16.25
Sigurtà fuq in-Nar API607, API6A
Spezzjoni u test tal-API 598, API6D

Firxa ta 'Prodotti
Daqs: 2 "~ 48" (DN50 ~ DN1200)
Klassifikazzjoni: ANSI 150lb ~ 2500lb
Materjali tal-Korp: Azzar tal-karbonju, Stainless steel
Trim: A105 + ENP, 13Cr, F304, F316
Tħaddim: Attwaturi pnewmatiċi

Deskrizzjoni tad-Disinn:
- Żewġ Biċċiet jew Tliet Biċċiet tal-Korp
- Bilqiegħda ratba
- Sħiħa sħiħa jew Mnaqqsa
- Disinn ta 'sigurtà tan-nar
- Apparat li jissakkar

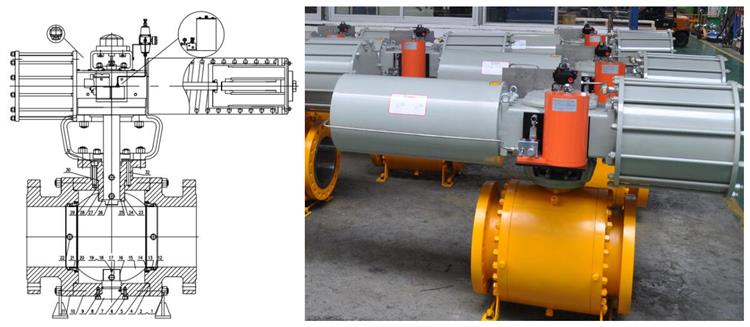

KARATTERISTIĊI STRUTTURALI

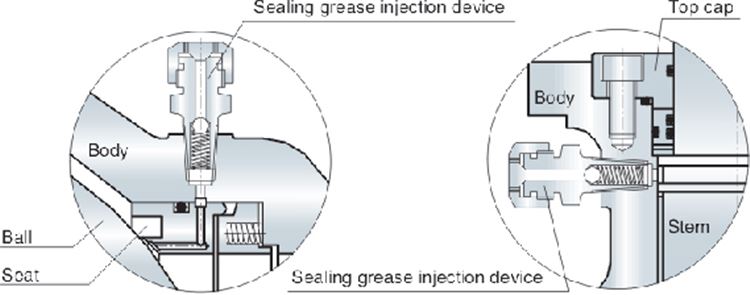

Apparat ta 'injezzjoni tal-grass 1.Uġent

Skond il-ħtieġa tal-klijenti, il-valvi tal-ballun tat-trunnion magħmula mill-kumpanija tagħna huma provduti b'apparat għall-injezzjoni urġenti tal-grass, li huma kemm fuq iz-zokk kif ukoll is-sedil għall-valvi tal-ballun tat-trunnion ta 'DN> 150mm (NPS6), u fil-kavità tal-ġisem għal il-valv ta 'DN <> Meta ċ-ċirku O taz-zokk jew iċ-ċirku tas-sedil tal-ġisem ikun bil-ħsara minħabba inċident, it-tnixxija medja bejn il-ġisem u z-zokk tista 'tiġi evitata billi tinjetta l-grass tas-siġillar mill-apparat.

2. Self-relief fil-kavità tal-ġisem

Hekk kif il-mezz likwidu li jitħalla fil-kavità tal-ġisem jimmissja minħabba temperatura miżjuda, il-pressjoni fil-kavità tal-ġisem tiżdied b'mod anormali meta l-mezz innifsu fil-kavità jimbotta s-sedil u jtaffi l-pressjoni biex jiżgura s-sigurtà
tal-valv.

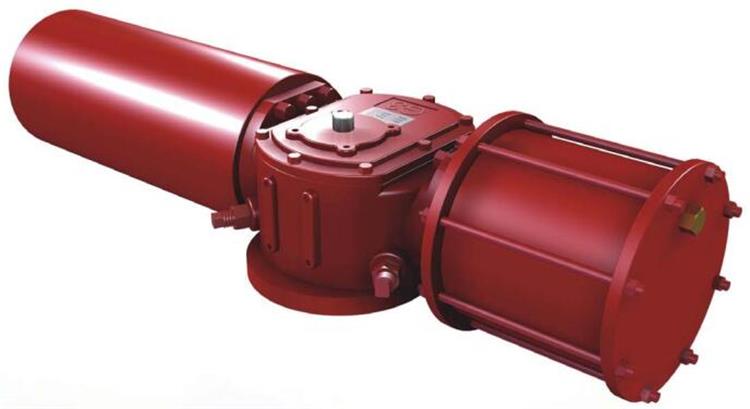

3.BG Attwatur pnewmatiku tas-Serje (Attwatur tat-tip Scotch & Yoke)

Vantaġġi

Ingress Protett mill-Ilma

O-ring huma mwaħħlin fuq il-korpi, tappijiet u l-bqija, dan jiżgura d-dħul tal-ilma protett.

Reżistenti għall-ilbies

Il-virga ta 'gwida u l-virga tal-pistun għandhom trattament avvanzat tal-wiċċ, li magħqud ma' bearings li jillubrikaw lilhom infushom, jipprovdi reżistenza għall-ilbies superjuri u jestendi l-ħajja tal-komponenti kollha li jiżżerżqu.

Standardizzazzjoni

L-interface aċċessorju mħaddem mix-xaft jikkonforma man-NAMUR u huwa identiku fuq il-mudelli kollha tas-serje BG, li jippermetti l-istandardizzazzjoni tal-ħardwer tal-immuntar aċċessorju u l-prattiki tal-installazzjoni.

Immuntar tal-Valv ISO

L-interface tal-attwaturi tas-serje BG jissodisfa l-istandard ISO, u jissodisfa r-rekwiżiti dimensjonali tal-ISO iddefiniti għal kull firxa tat-torque.

Reżistenti għall-korrużjoni

L-attwaturi tas-serje BG jinkorporaw fuq tliet stadji ta 'kisi intern u estern biex jirreżistu l-weater severi, l-ambjenti kimiċi u tal-pitrolju. Il-wiċċ ta' ġewwa taċ-ċilindru huwa miksi minn PTFE, reżistenti għall-korrużjoni msaħħa u awto-lubrikanti.

Modulu tar-Rebbiegħa Sikura

Biex tkun żgurata s-sigurtà tal-persunal waqt l-installazzjoni u l-manutenzjoni. Il-modulu tar-rebbiegħa ġie ddisinjat sabiex ikun jista 'jitneħħa biss mill-modulu tal-qawwa bir-rebbiegħa fil-pożizzjoni estiża għal kollox. Dan jipprevjeni r-rilaxx aċċidentali tal-forza tar-rebbiegħa, u jipproteġi lill-persunal mill-ħsara u l-attwatur minn ħsara aċċidentali.

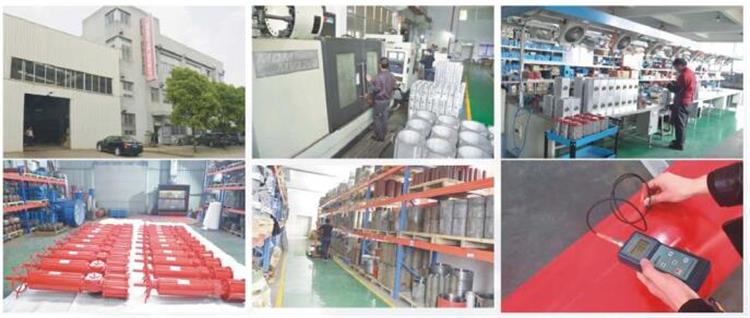

4. Attwarju tal-workshop pnewmatiku

FAQ

1. Q: X'inhi l-marka tal-kumpanija tiegħek li tista 'tforni?

A: servizz NSV jew OEM

2. Q: X'inhu l-garanzija tal-valvi?
A: Il-perjodu ta 'garanzija tal-valvi tagħna għandu jkun ta' 18-il xahar mid-data tal-vjaġġ bil-baħar jew 12-il xahar wara l-installazzjoni, skont liema jkun l-ewwel.

3. Q: X'inhuma t-termini tal-ħlas tiegħek?

A: Bħala l-politika tal-kumpanija tagħna, aħna normalment għandna tliet termini ta 'ħlas hawn taħt, huwa wkoll jista' jinnegozja liż-żewġ partijiet qabel ma tikkonferma l-ordni.
1) 100% T / T jew West Union bil-quddiem dak il-valur tal-ordni fi ħdan $ 2,000.00USD.

2) 30% T / T bil-quddiem + 70% bilanċ wara l-imbarkazzjoni għall-valur tal-ordni 'l fuq minn $ 2,000.00USD.

3) L / C fil-vista għall-valur tal-ordni 'l fuq minn $ 50,000.00USD
